КАТЕР ПРОЕКТА АП-750
алюминиевый аппарельный катер


Катер алюминиевый, аппарельный длиной по корпусу 7,5 м. Предназначен для перевозки грузов, автотранспортных средств и высадки на необорудованный берег. Вариант под ПЛМ и ГИМС. Возможна установка стационарного дизеля с колонкой или водометом. Возможен класс Р 1,2 Речного Регистра или РС.

Чертежи и расчеты в формате ПДФ

- ттх и чертеж общего расположения

- гидростатика

Технические характеристики и основные размерения:

Длина, м                                    7,5
Ширина, м                                 2,6
Мощность максимальная, л.с.    250
Грузоподъемность, кг макс.      1600
Скорость максимальная, км/ч      70
Запас топлива, л                       400


Вес корпуса 740 кг. в исполнении: под ПЛМ 90 л.с., скорость до 35 км/ч, грузоподъемность до 600 кг, прочность по ГИМС (ТР ТС 026/2012).

Вес корпуса 980 кг. в исполнении: под ПЛМ 250 л.с., скорость до 70 км/ч, грузоподъемность до 1600 кг, прочность для аппарельных скоростных судов класса 1A HSLC Naval Landing Craft по DNV-GL (HSS Rules for Naval landing craft).

Стоимость комплекта корпусных деталей (кит) для легкой версии катера под ГИМС: 505.000.- руб.

Стоимость комплекта корпусных деталей (кит) для полноценной версии катера под DNV-GL: 657.000.- руб.

Стоимость зависит от цены металла и дана для листа сплава АМг5М при цене 350 руб/кг.

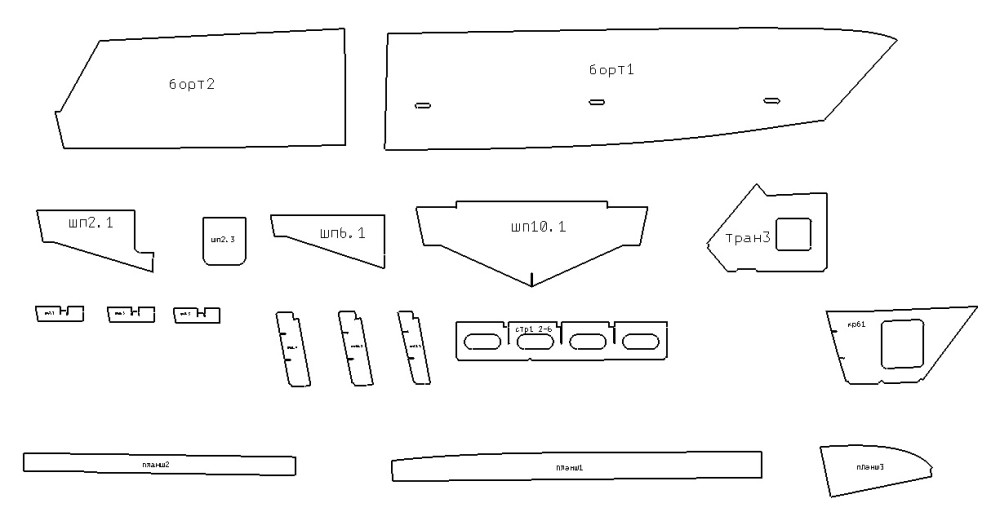

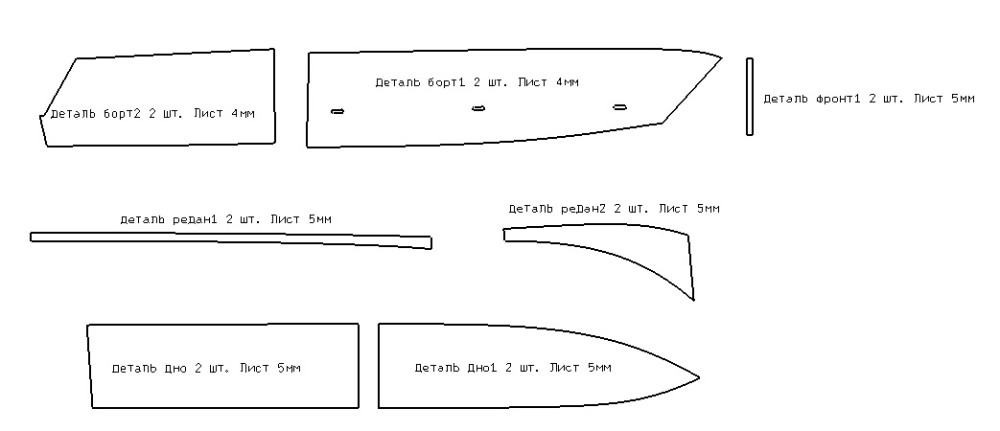

Комплект поставки: сплав АМг5М, отечественный, детали порезаны, подписаны, отбортованы и согнуты (при необходимости).

Возможна поставка готового корпуса или катера в полной комплектации с документами ГИМСа.

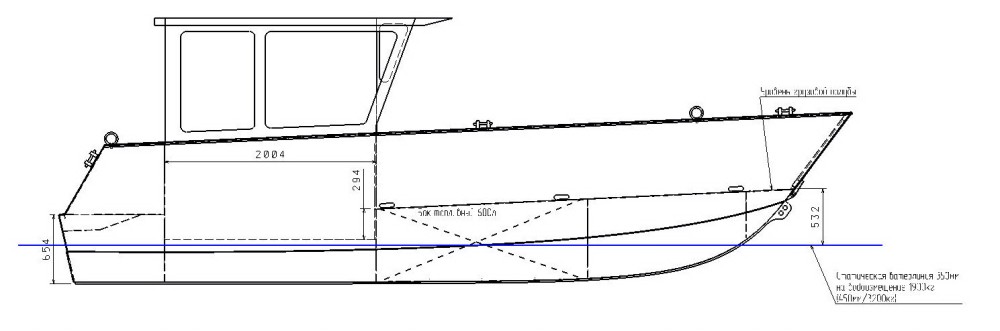

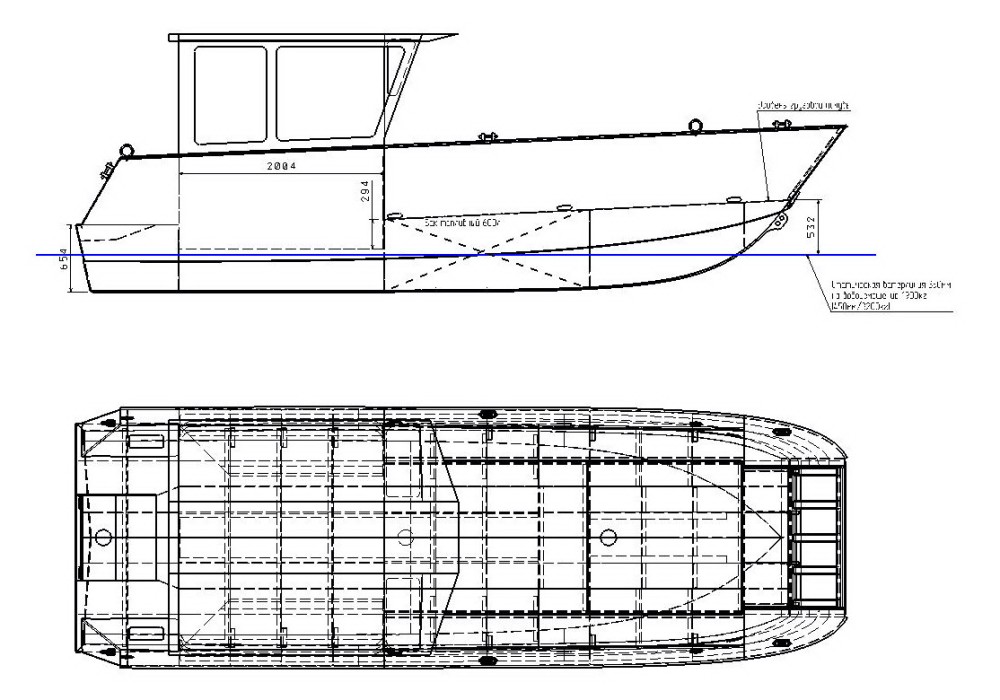

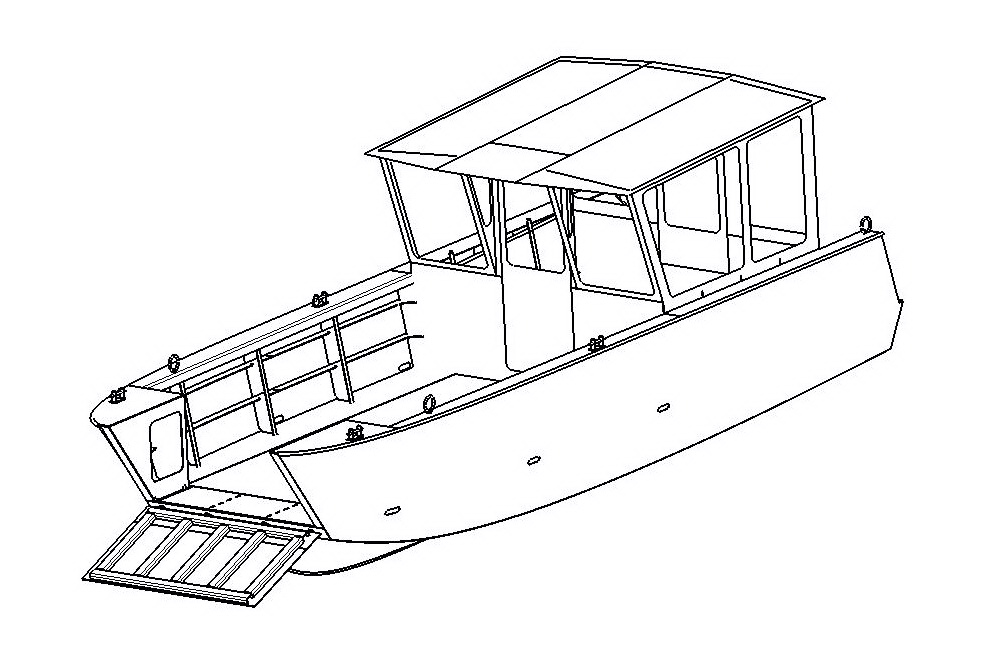

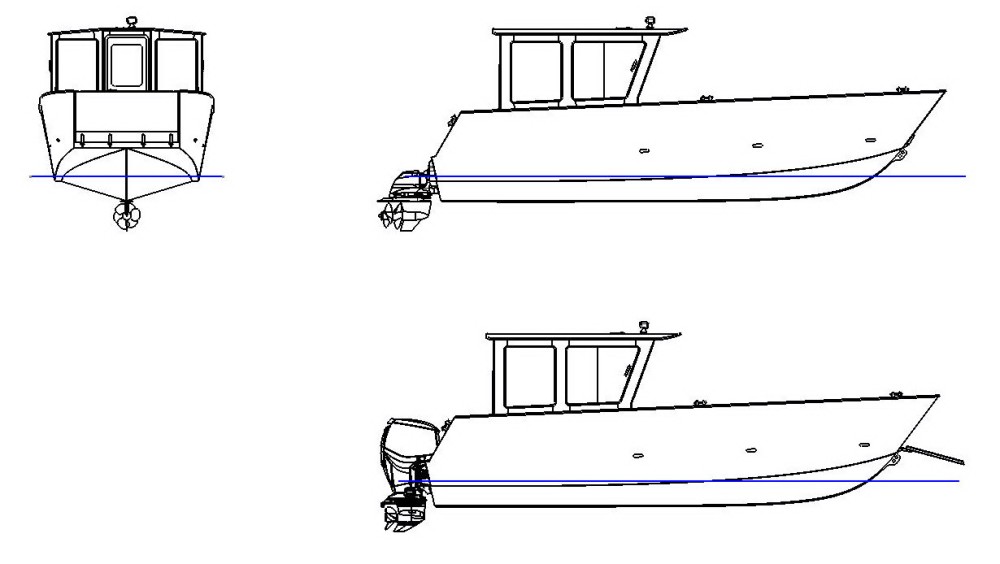

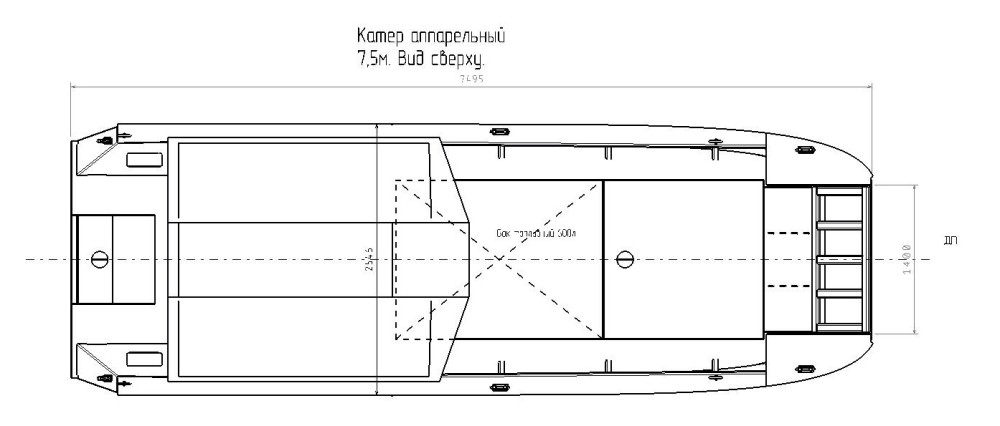

Чертежи общего расположения

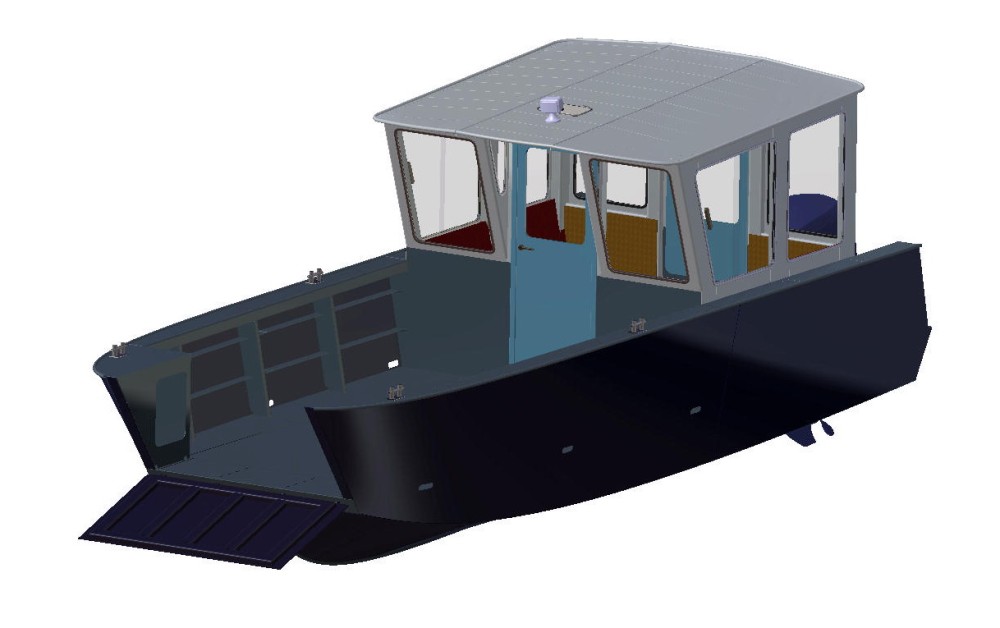

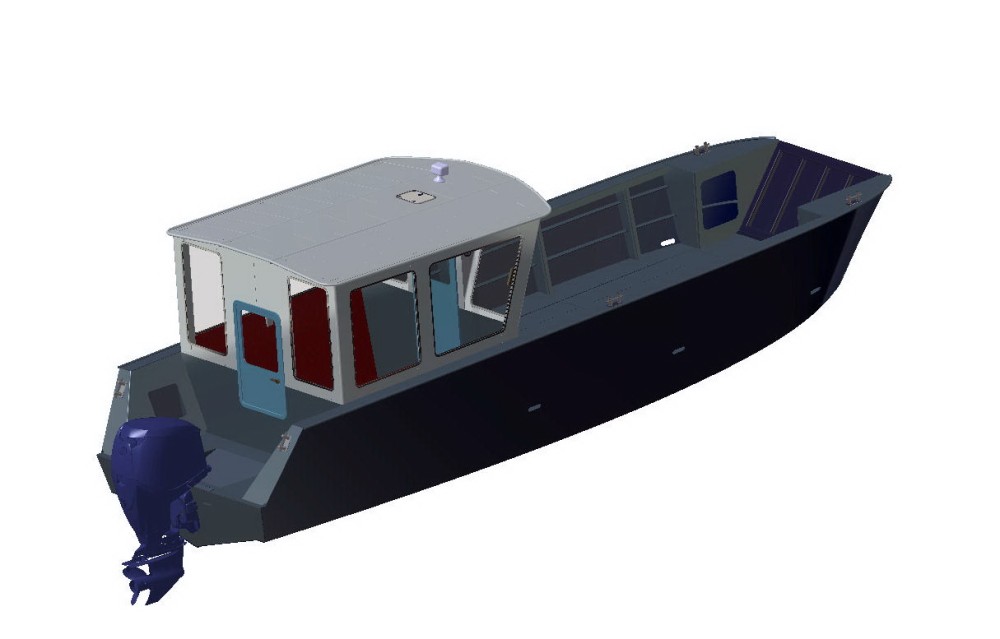

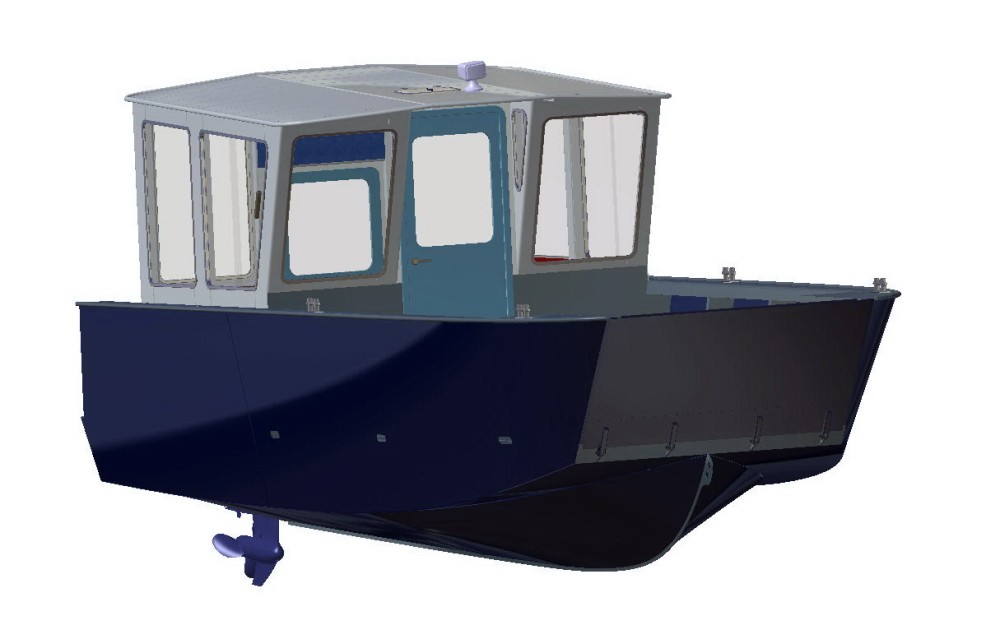

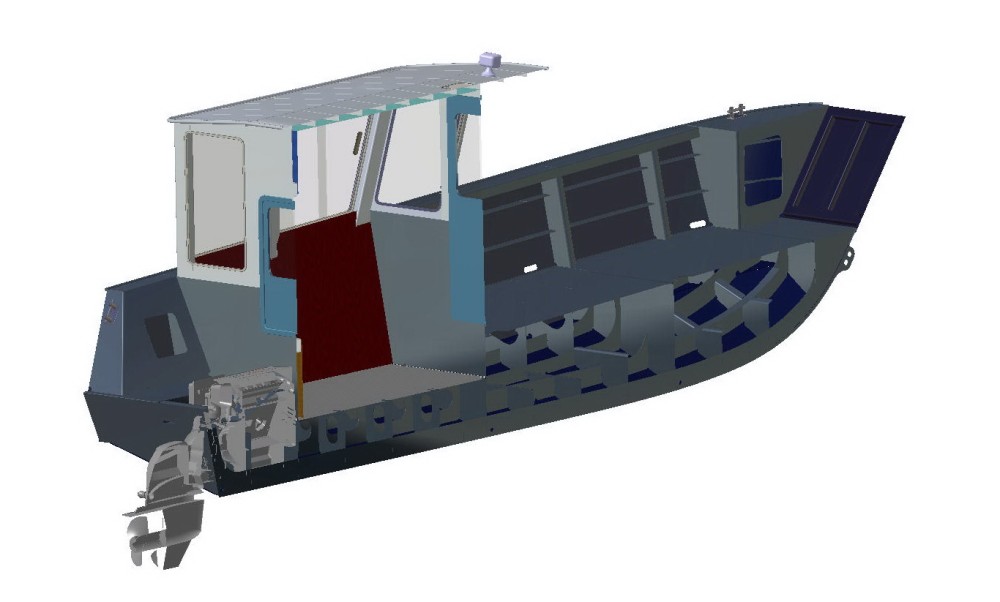

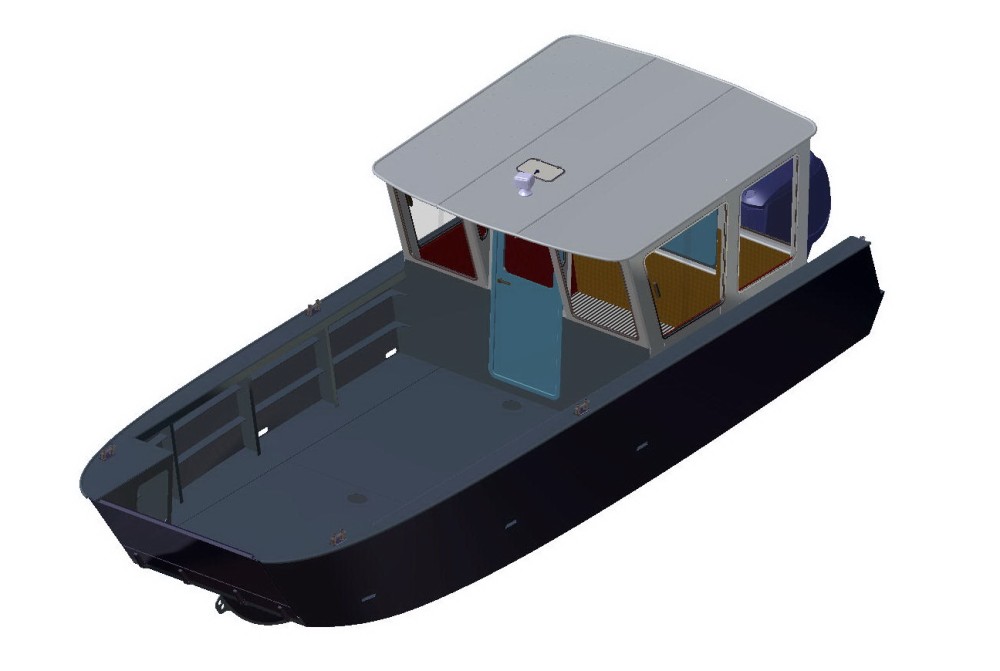

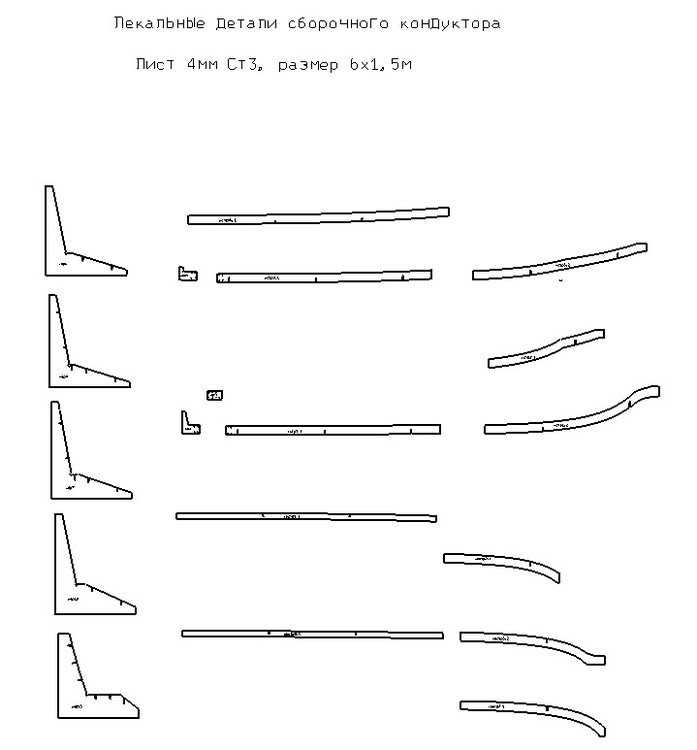

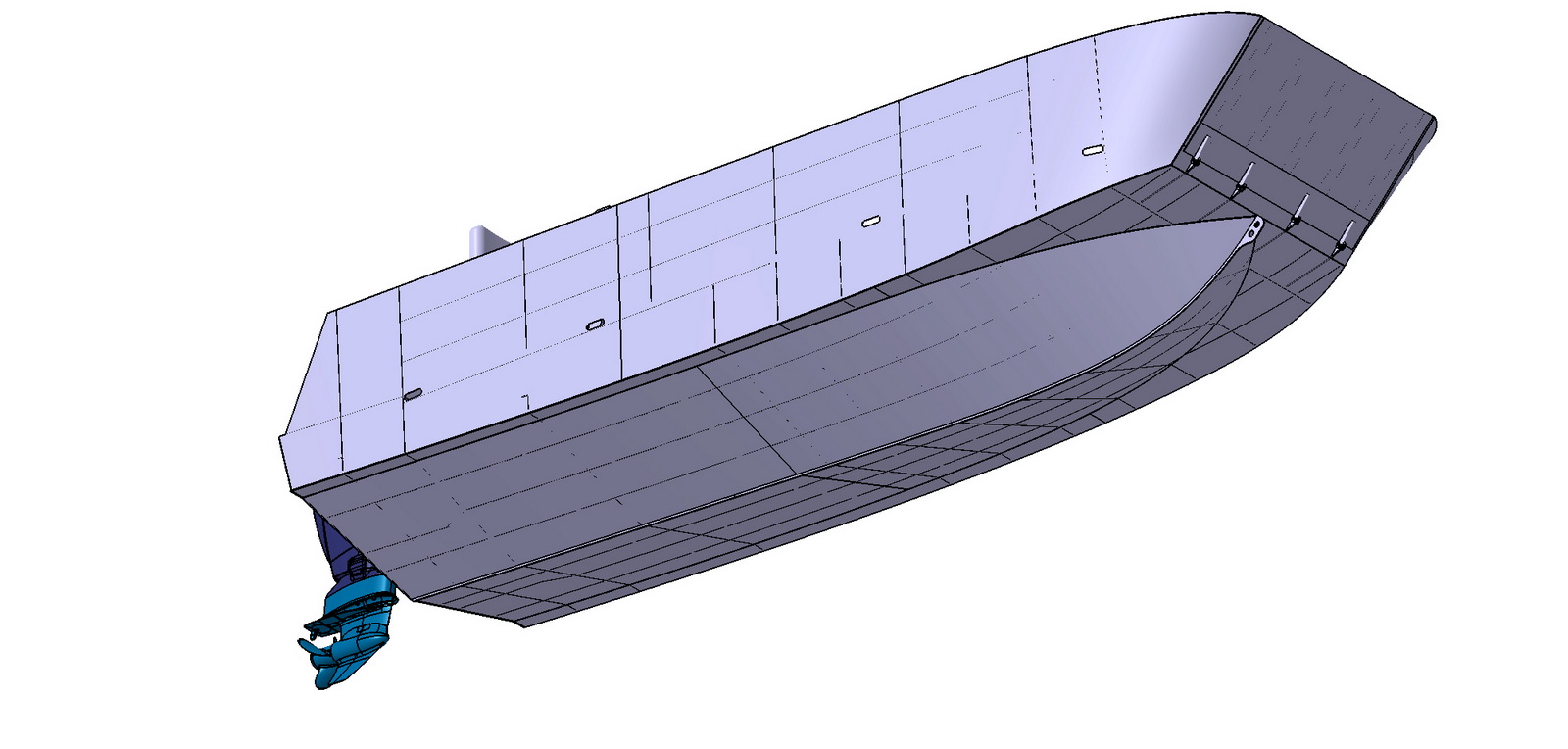

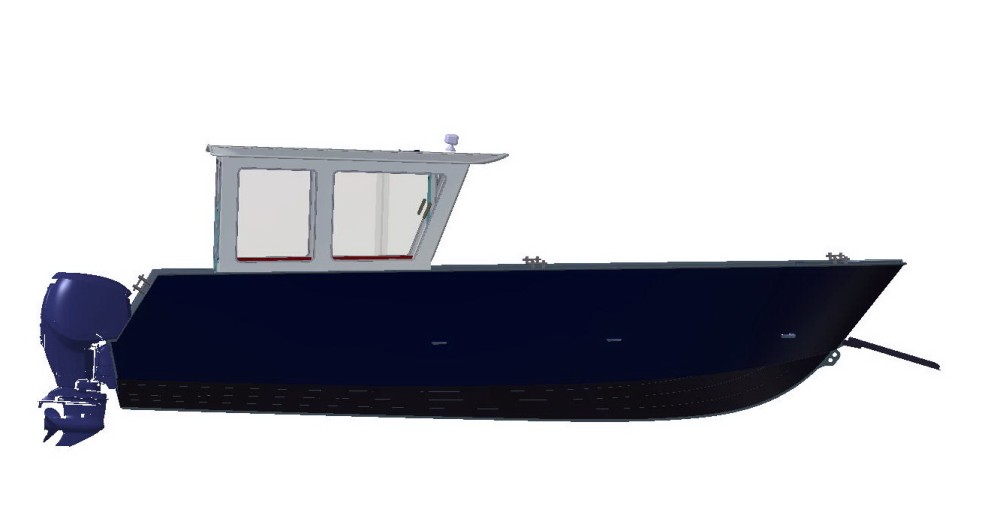

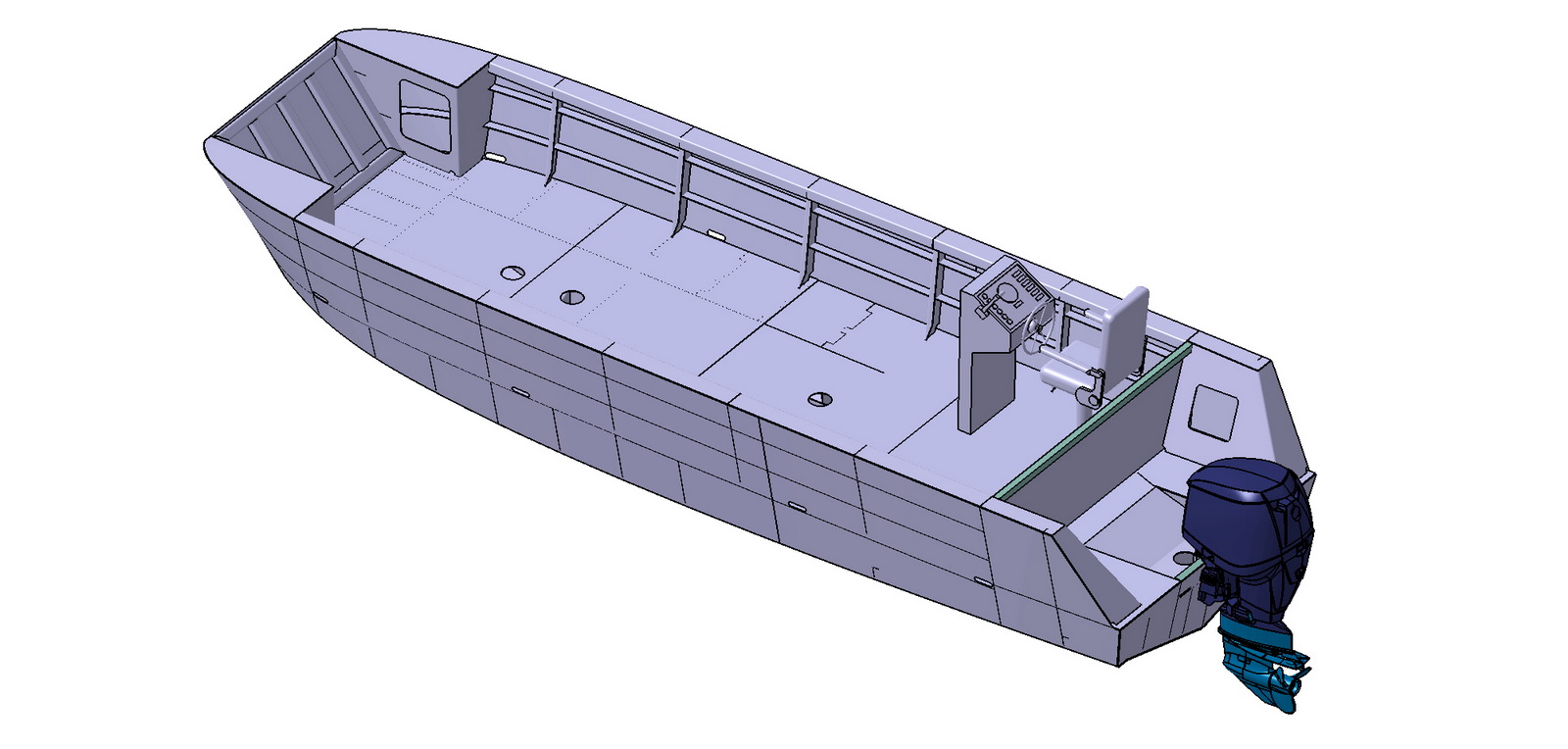

Модель и набор корпуса

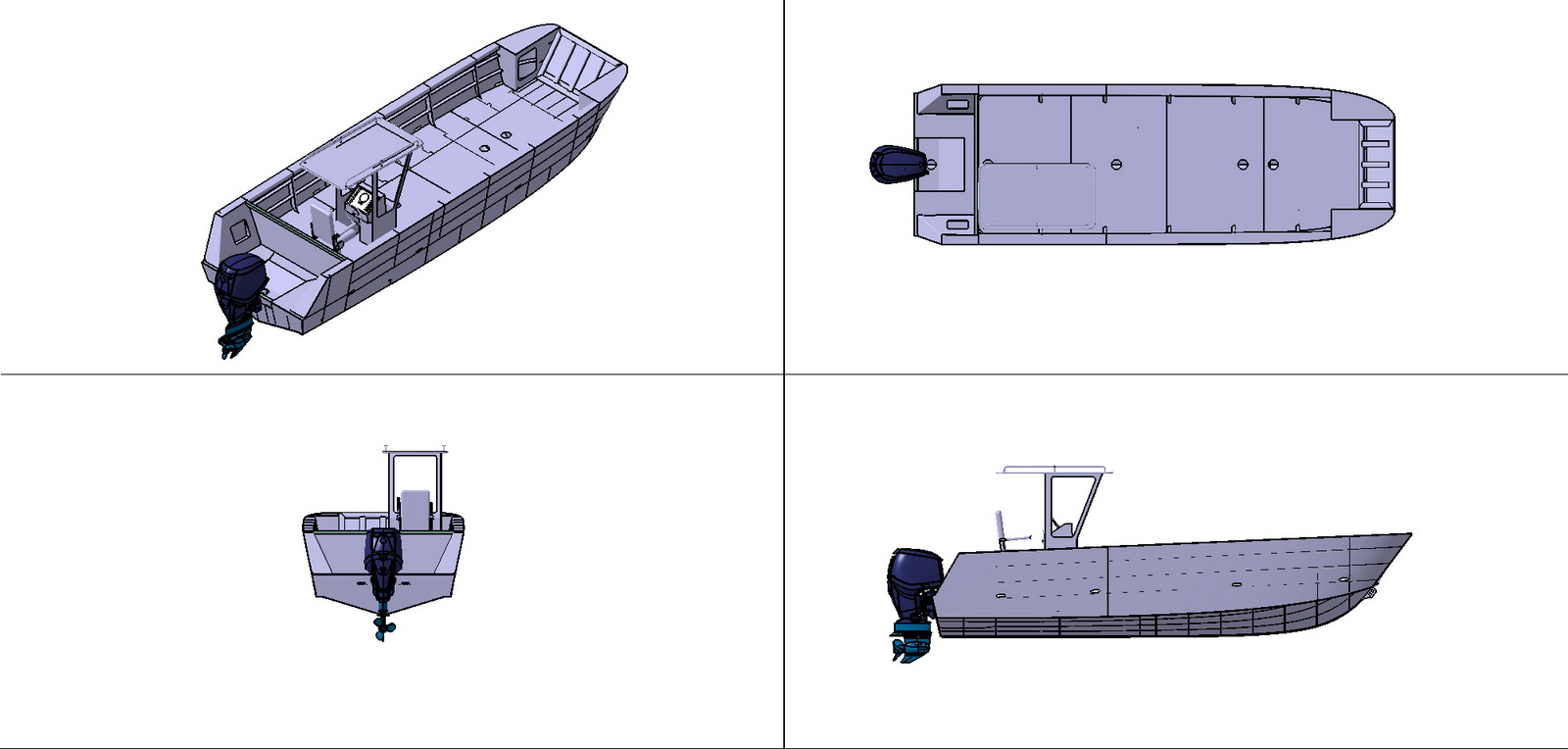

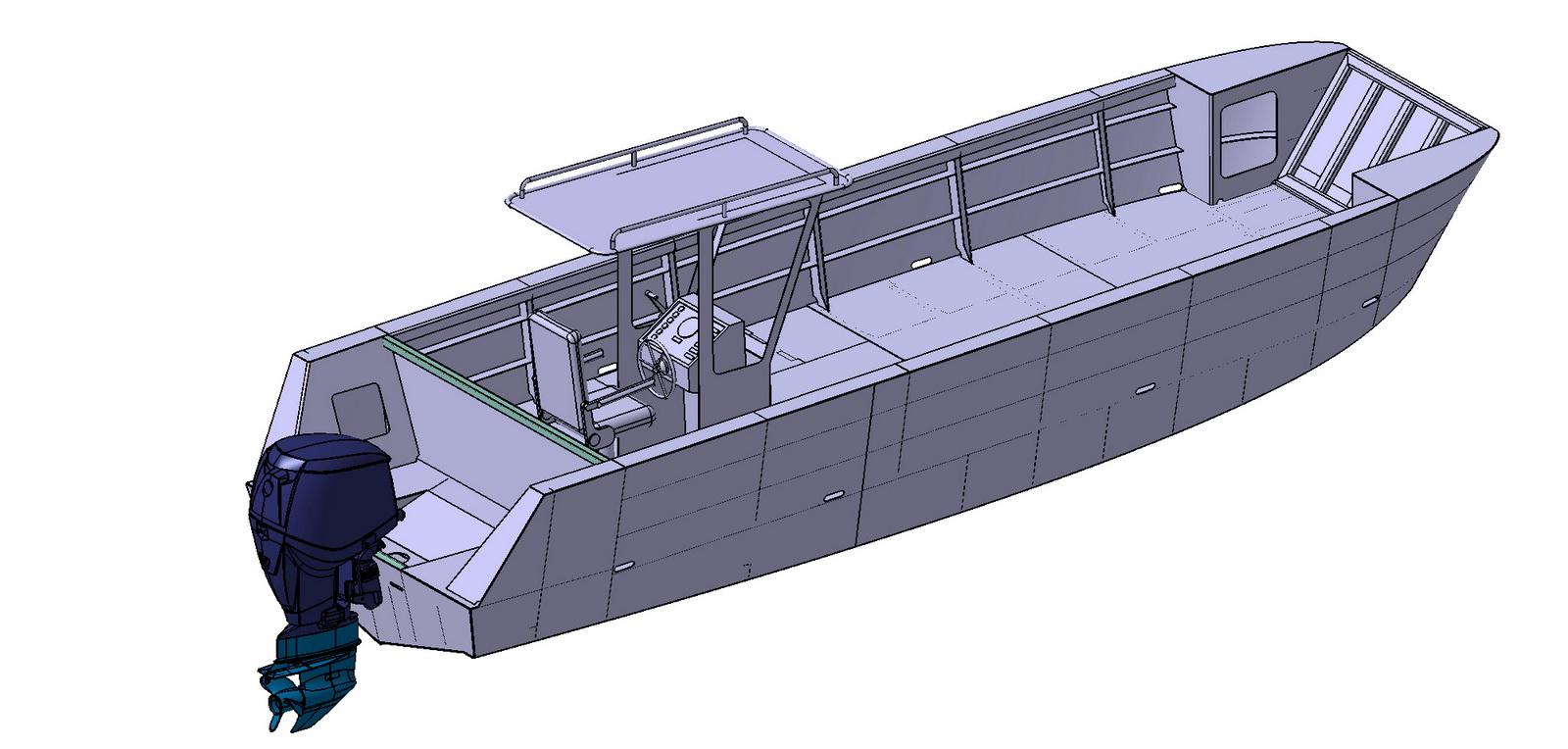

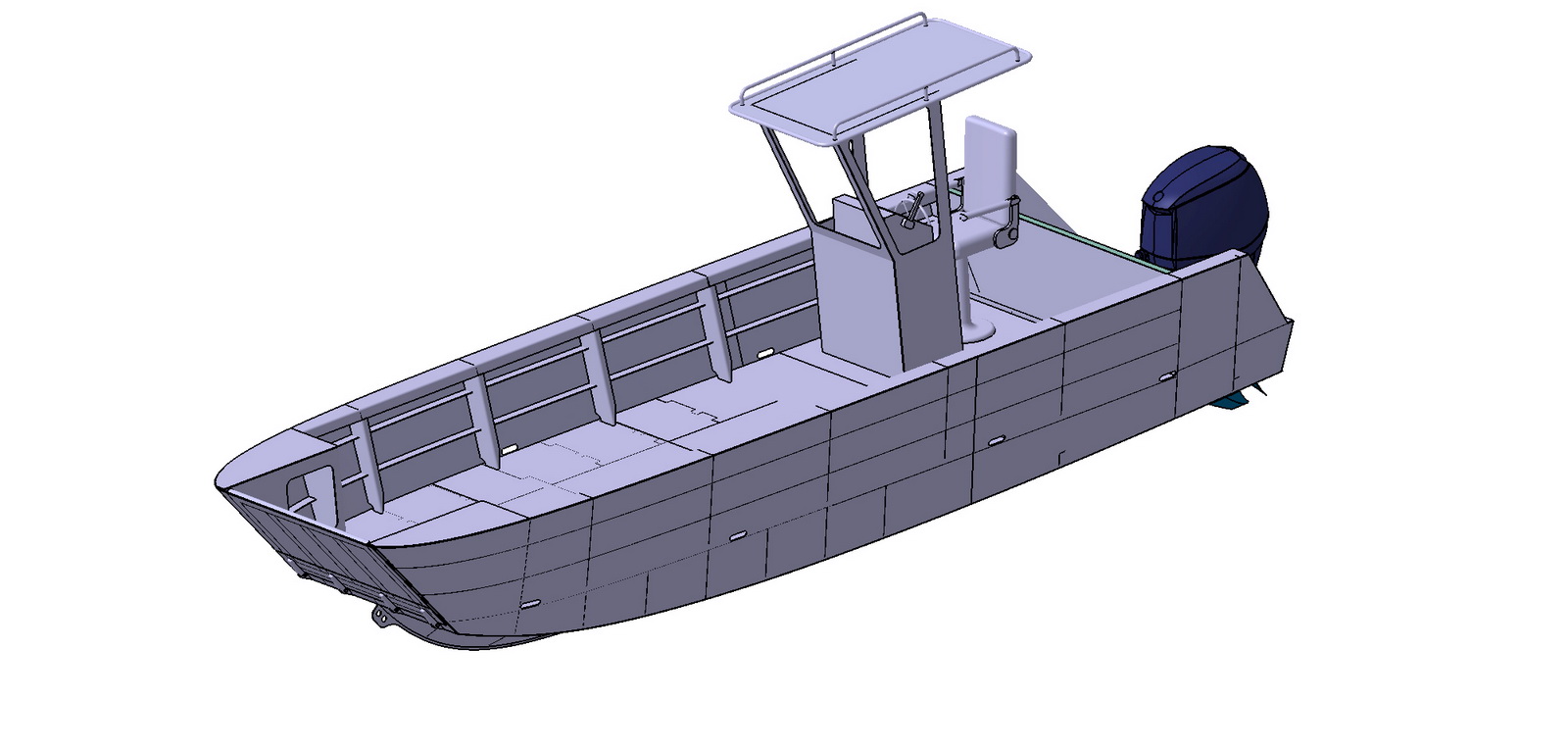

Версия OPEN с открытой полурубкой для южных регионов
